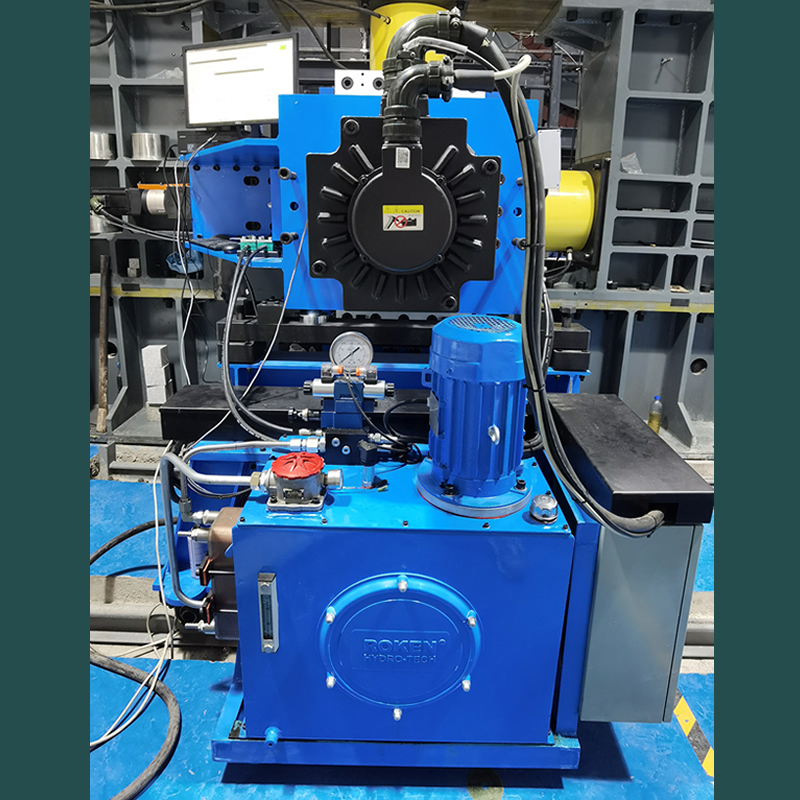

TBM切削破岩试验系统


TBM切削破岩试验系统


    模拟滚刀破岩磨蚀过程,研究评价破岩机理,探索-相互作用机理。其主要的工程目标为:建立实验获得参数,建立TBM滚刀破岩模型,为刀具设计、工期成本、掘进参数预测提供技术支撑

技术参数

1.加载方式 水平作动器

2.水平加载框架 最大承载500kN;

3.水平加载油缸行程 100mm

4.三向力传感器 Z向500kN

                X向250kN

Y向250kN

5.拉线式位移传感器 测量范围>100mm

6.组合导轨 承载>700kN;

7.丝杠 承载大于100kN,最大速度15mm/min

8.回转交流伺服电机功率11kW

   横向交流伺服电机功率3kW

9.模型滚刀直径8寸,6寸,4寸

10.岩样尺寸 400 mm×400 mm×400mm

11.软件   Test2.2
